Kennzeichnungen und Signale in der DDR - Binnenschifffahrt

.. in der DDR galten ebenfalls die internationalen Kennzeichnungen - jedoch gab es auch abweichende Zusatzvorschriften ...

>> Stoßboot - Z-Antrieb / Kennzeichnung im DDR - Schiffsbetrieb

...ein schwarzer Spitzkegel - wurde auf Schleppkähnen, die mit einem Stoßboot angetrieben wurden,

und in den Anfängen auch bei Z-Antrieben - am Bug aufrecht stehend geführt

Ankerball

... ein schwarzer runder Ball - zeigt an, das ein Schiff "aufgeankert" - fest liegend im Strom abgestellt ist

dieses Signal wird im Bugmast hängend gezeigt

Schleppzugtonne / Schleppzugschild / Schleppzugball

... zeigt am Bug des Schiffes geführt an, das dieses Schiff mit einem Schleppzug, bestehend aus

einem oder mehreren gezogenen Schiffen, unterwegs ist. => Seltener zur Anwendung kommt der Schleppzugball, welcher als gelber Ball (s. Ankerball nur in gelber Farbe) auf Schleppzügen im Mast geführt wird.

>> Kennzeichnung von Umrüstern im DDR-Schiffsbetrieb

... am Bug eines Umrüsters wurde ein gelber Spitzkegel (nicht immer) und zusätzlich mit

je 3 zur Bugmitte schräg liegende gelbe Streifen, auf schwarzem Grund - beidseitig am Schanzkleid -

farblich aufgetragen, um anzuzeigen, das es sich bei dem Schiff entgegen der wahrnehmbaren

Bugsilhouette - nicht um einen Selbstfahrer - , sondern um ein geschobenes Schiff,

innerhalb eines Schubverbandes handelt.

Kennzeichnung von Gefahrgutschiffen (z. B. Tanker)

Gefahrgutkennung zum Beispiel für Tanker

... Tankschiffe führen je nach Gefahrengrad der Ladung 1 bis 3 blaue Kegel im vorderen Mast, rundum

gut sichtbar. Ist dies nicht möglich, wie bei Kanalfahrten, muß die vorgeschriebene Anzahl von Kegeln

- vorn und achtern - am Stockmast getragen werden.

GGKl. - I: Tanker / GGKL.- II: Säuren, Laugen u.ä. / GGKl. - III: z.B. Gastanker

>> Kennzeichnung von Tankschiffen und Tankprahmen im DDR-Schiffsbetrieb

... Tankschiffe & Prahme führten eine blaue Flagge links im Bugmast oder am Bug

und wurden zusätzlich mit einem blauem Schanzkleid mit weißen Buchstaben gekennzeichnet.

>> Bei den DDR Schiffen war es nur Tankern gestattet, diese blaue Farbgebung zu tragen <<

MS - LÖBAU

>> siehe weitere Vorgaben und Hinweise zur DDR-Anstrichordung hier:

Seitenwechsel - Signale

... normalerweise begegnen sich Schiffe an Backbord (links). Manchmal ist es aber notwendig dem

Entgegenkommer anzuzeigen, das er an Steuerbord (rechts) vorbeifahren soll. Dies geschieht mittels

einer blauen Flagge, oder einem klappbaren blauen Rechteckschild, welches an Steuerbord in Höhe

des Steuerhauses gezeigt wird. => Beide Signalformen werden im Tag - und Nachtbetrieb mit einem weißen

Funkellicht mit gleicher Hell und Dunkelphase angezeigt - in unmittelbarer Nähe - der Signale kombiniert.

Signalflagge zur Überholabsicht des Vorausfahrenden

... angezeigt mittels einer blauen Rechteckflagge am Bug des Nachfolgenden Schiffes, der Vorausfahrende bestätigt mittels Tonfolge seines Typoons das Vestehen und vermindert die Geschwindigkeit und fährt weit rechts außen um den Nachfolgenden die Vorbeifahrt zu gewähren - ein Nachtsignal gab es dafür nicht, da in der DDR kein Radar vorhanden war - gefahren wurde mit Scheinwerfen auf Sicht - es bestand Überholverbot ...

Lichtsignale einer Schleusenanlage

... die Lichtsignale einer Schleusenanlage werden Ihnen links im Bild animiert dargestellt !

Das weiße Zusatzsignal wird besonders bei Mehrkammer-Schleusenanlagen verwendet. um dem

Schiffsführer anzugeben, welche Schleusenkammer für Ihn in Vorbereitung ist.

Bugansicht

--- Lichterführung auf Frachtschiffen ---

Heckansicht

... alleinfahrende Schiffe, auch Schuber auf Solofahrt

... Schleppzüge mit Anhang. bestehend aus min. 2 Schiffen

... gekoppelte Alleinfahrer auf gemeinsamer Fahrt

--- Lichterführung auf Schubverbänden ---

... Schubverband aus einem oder mehreren Prahmen in einer Formation

... Schubverband in doppelter Formation

... als Dreier - Formation

--- Lichterführung auf spezielle Schiffen ---

... Tankschiffe führen je nach Gefahrengrad der Ladung 1 bis 3 blaue, rundum

gut sichtbare Lichter. Ist dies nicht möglich, wie bei Kanalfahrten, muß die

vorgeschriebene Anzahl von Lichtern - vorn und achtern - gesetzt werden.

... freifahrende Fähre in Fahrt

(nicht freifahrende Fähren führen nur das grüne und das weiße Toplicht)

... Spezialschiffe bei der Arbeit, an der Schiffsseite, die mit doppelt grünen

rundum sichtbaren Lichtern gekennzeichnet ist, kann passiert werden.

... Fahrzeuge, Schwimmkörper und schwimmende Anlagen,

die gegen Wellenschlag zu schützen sind - Langsamfahrstelle -

Tag - und Nachtsignale an Brückenanlagen

Empfehlungszeichen D1 a - für Verkehr in beiden Richtungen

... in beide Richtungen befahrbar

Empfehlungszeichen D1 b - für Verkehr in jetzige Fahrtrichtung

... in einer Richtungen befahrbar

(Gegenrichtung gesperrt)

Verbotszeichen A10 - Verbot, außerhalb der angezeigten Begrenzung zu fahren

... der bezeichnete Brückenabschnitt, darf nicht

außerhalb der Markierungen durchfahren werden

... der bezeichnete Brückenabschnitt,darf nur

innerhalb der Markierungen durchfahren werden

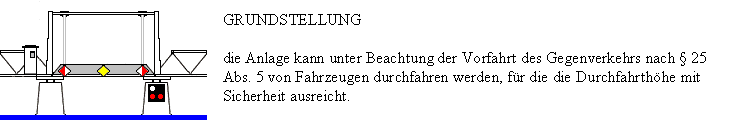

--- Lichtsignalanlage und animierte Funktionsweise von Hubbrücken ---

Tonnen, schwimmende Verkehrszeichen und an Land stehende Baken

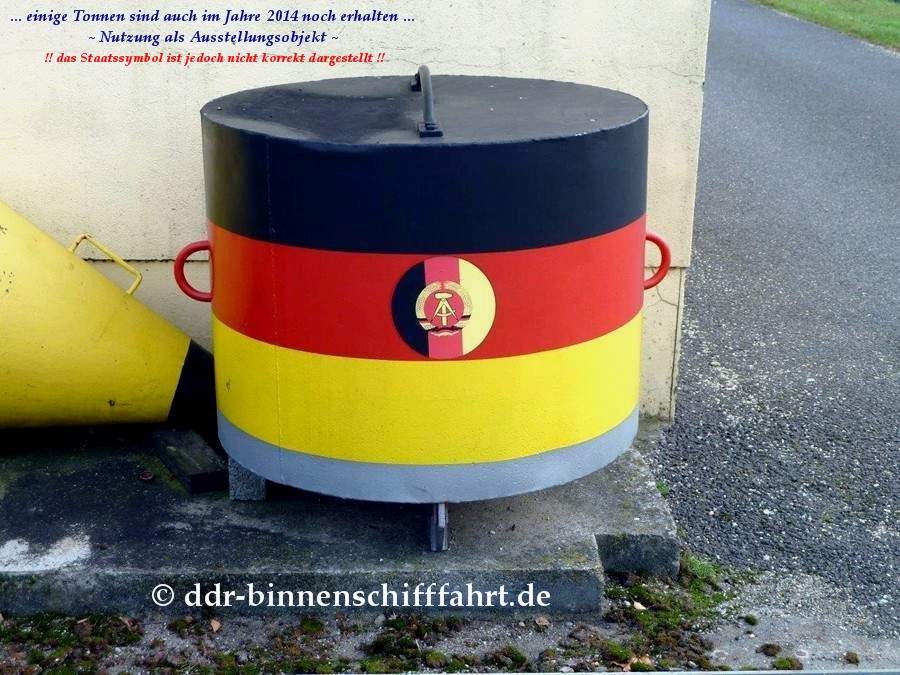

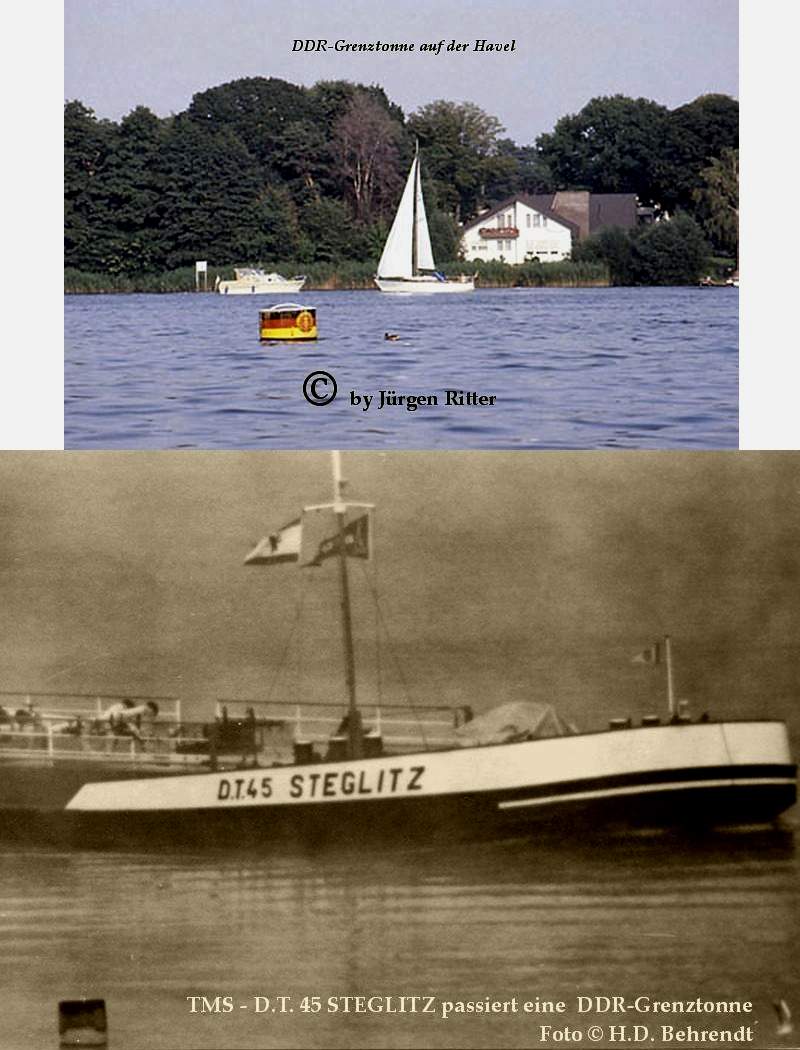

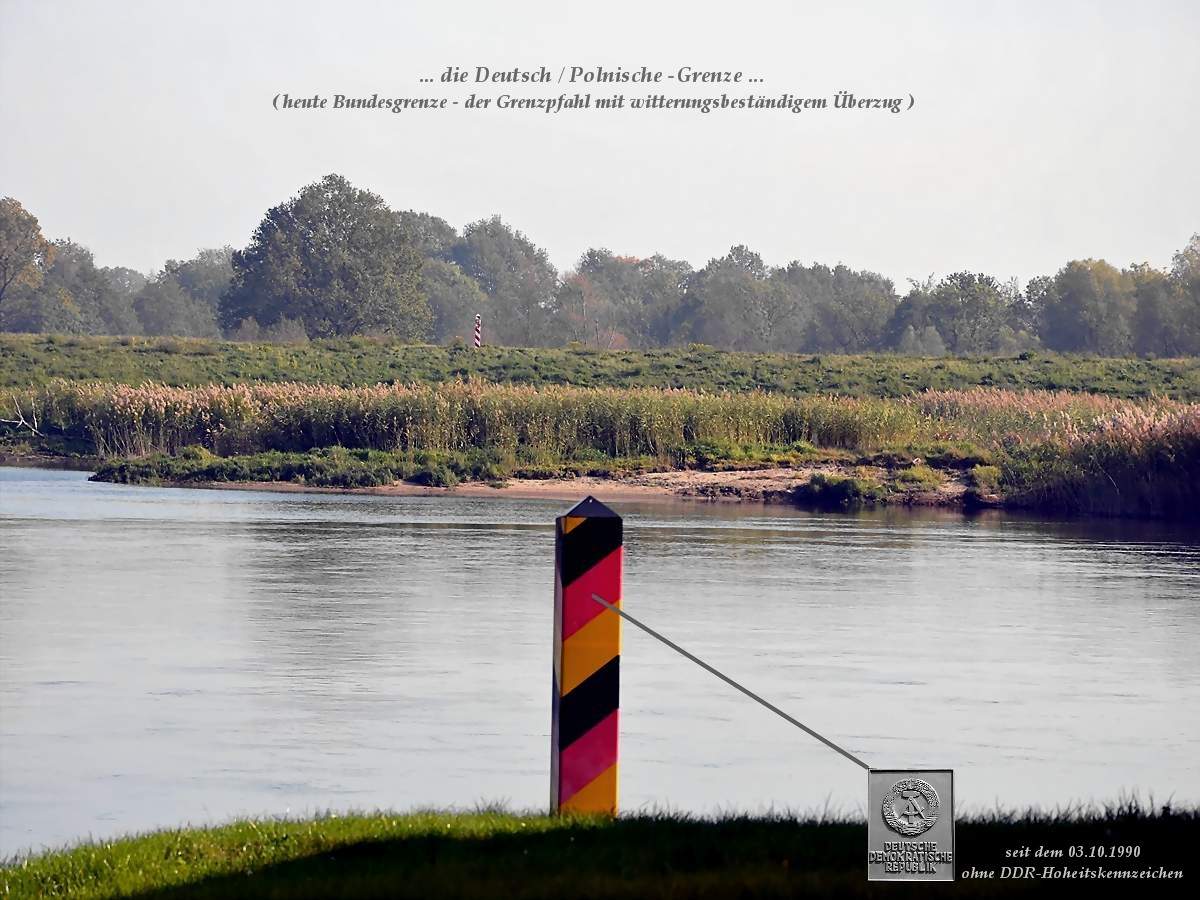

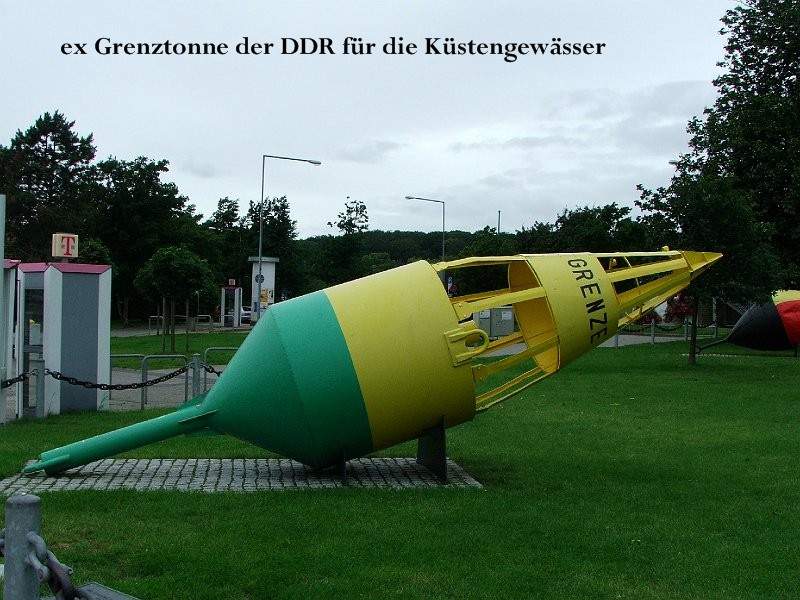

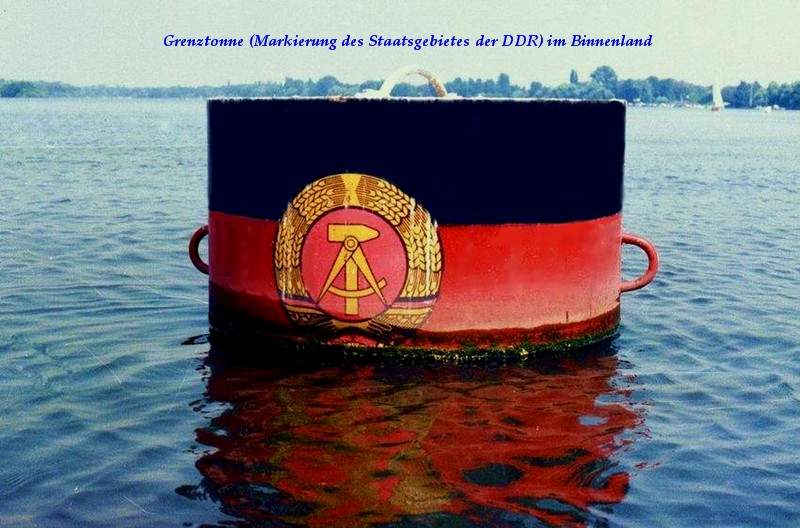

--- Grenzzeichen zur Markierung der Staatsgrenze der DDR ---


Foto Spitztonne gesucht
	1 / 2	(teilweise mit Lichtsatz)

das heutige Betonnungs - System

--- Bezeichnung der Fahrrinne --- (alle Blinkzeichen in Orginalfrequenz)

Übergang der Fahrinne

von einem Ufer zum anderen

--- Hindernisse und Gefahrenstellen ---

Einzelgefahrenstelle - kann allseitig umfahren werden - Blitzlicht weiß Fl(2) 7s

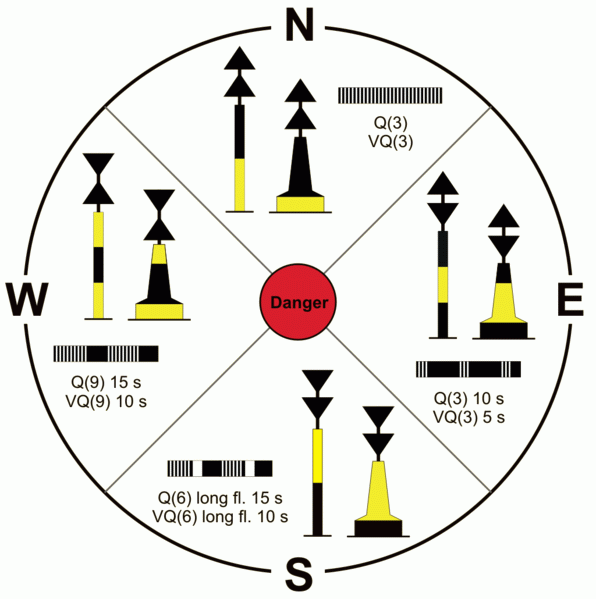

*Anordnung der Tonnen um eine Gefahrenstelle herum / nach Kardinalsystem*

Verkehrszeichen für die Binnenschifffahrt (Auswahl)

--- A. - Verbotszeichen ---


Durchfahrtsverbot	Überholverbot	Begegnungsverbot	Liegeverbot	Ankerverbot

Festmacheverbot	Wendeverbot	Wellenschlag vermeiden	Fahrverbot Motorschiffe	Richtung-Einfahrtsverbot

--- B. - Gebotszeichen ---


Fahrrichtungsgebot	Fahrt Wechselgebot	Fahrt Wechselgebot	Fahrseite beibehalten	Fahrseite beibehalten

Fahrt Kreuzungsgebot	Fahrt Kreuzungsgebot	Anhalten / Warten	Höchstgeschwindigkeit	Schallsignal geben

	Abstand halten	Einfahrt Haupt-Wasserstr	Funk mithören Pflicht

--- C. - Einschränkungszeichen ---


Wassertiefe begrenzt	Durchfahrt begrenzt	Durchfahrt begrenzt	Beschränkungen	Abstand halten

--- D. - Empfehlungsszeichen / E. - Hinweiszeichen ---


Richtungsempfehlung	Durchfahrt gestattet	Hochspannungsleitung	gebundene Fähre	freifahrende Fähre

Liegeplatz ...	... für Schubverbände	...außer Schubverbände	außer Gefahrtransporte	Ankern erlaubt

Festmachen erlaubt	Wendestelle	Hauptwasserstraße	Nebenwasserstraße	Verbote aufgehoben

Trinkwasser Entnahme	Fernsprechstelle	Informationsfunk	Fahrt frei Motorschiffe	Wehranlage
